24.1.14. Graphiques

24.1.14.1. Histogramme 

Crée un histogramme à partir d’une catégorie et d’un champ d’une couche.

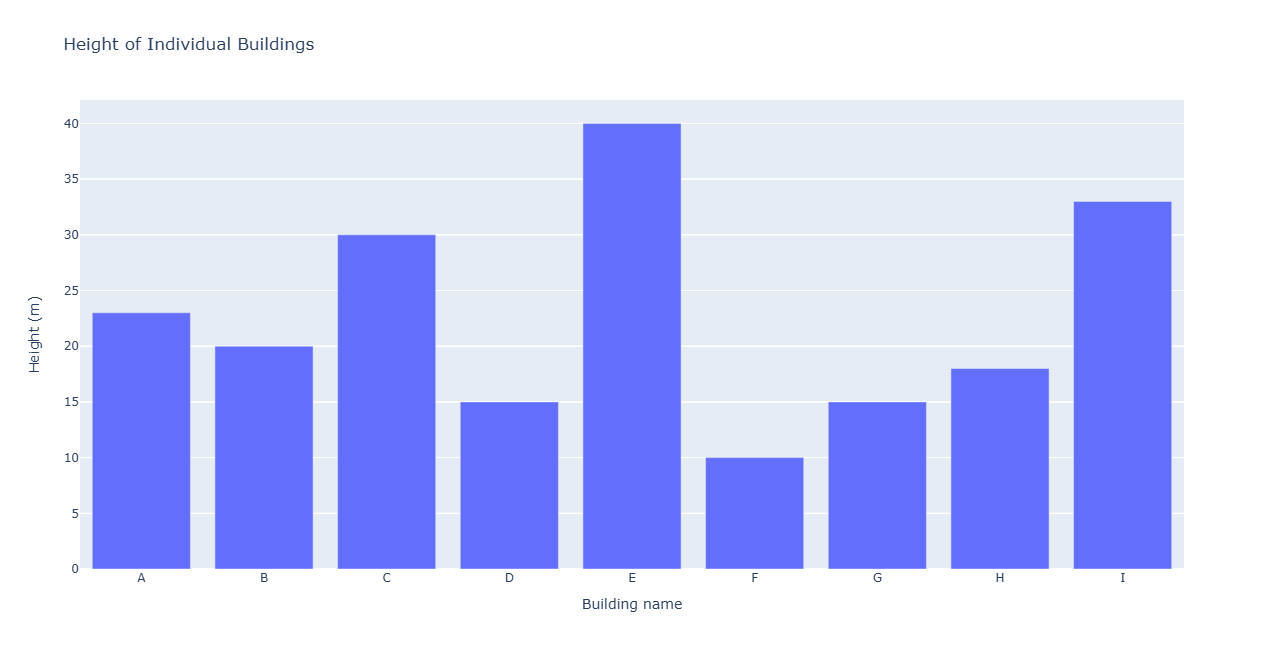

../../../../_images/bar_plot.png — Fig. 24.32 Bar plot example

Paramètres

Étiquette	Nom	Type	Description
Couche en entrée	`INPUT`	[vecteur : géométrie]	Couche vectorielle en entrée
Nom du champ de catégorie	`NAME_FIELD`	[champ : tout type]	Champ de catégorie à utiliser pour regrouper les barres (axe X)
Valeur de champ	`VALUE_FIELD`	[tablefield: numeric]	Valeur à utiliser pour le tracé (axe Y).
Title Optional	`TITLE`	[string] Default: « «	Title of the plot
X-axis Title Optional	`XAXIS_TITLE`	[string] Default: « «	If empty, the name of the category field is used. With a single space, the axis title is hidden.
Y-axis Title Optional	`YAXIS_TITLE`	[string] Default: « «	If empty, the name of the value field is used. With a single space, the axis title is hidden.
Histogramme	`OUTPUT`	[html] Par défaut : `[Enregistrer dans un fichier temporaire]`	Indiquez le fichier HTML vers lequel exporter le graphique. Une des options suivantes: Enregistrer dans un fichier temporaire Enregistrer dans un fichier…

Les sorties

Étiquette	Nom	Type	Description
Histogramme	`OUTPUT`	[html]	Fichier HTML avec le graphique. Disponible dans le menu Traitement ► Visualiseur de Résultats.

Code Python

ID de l’algorithme : qgis:barplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.14.2. Diagramme en boîte 

Crée un diagramme en boîte à partir d’un champ de catégorie et d’un champ de couche numérique.

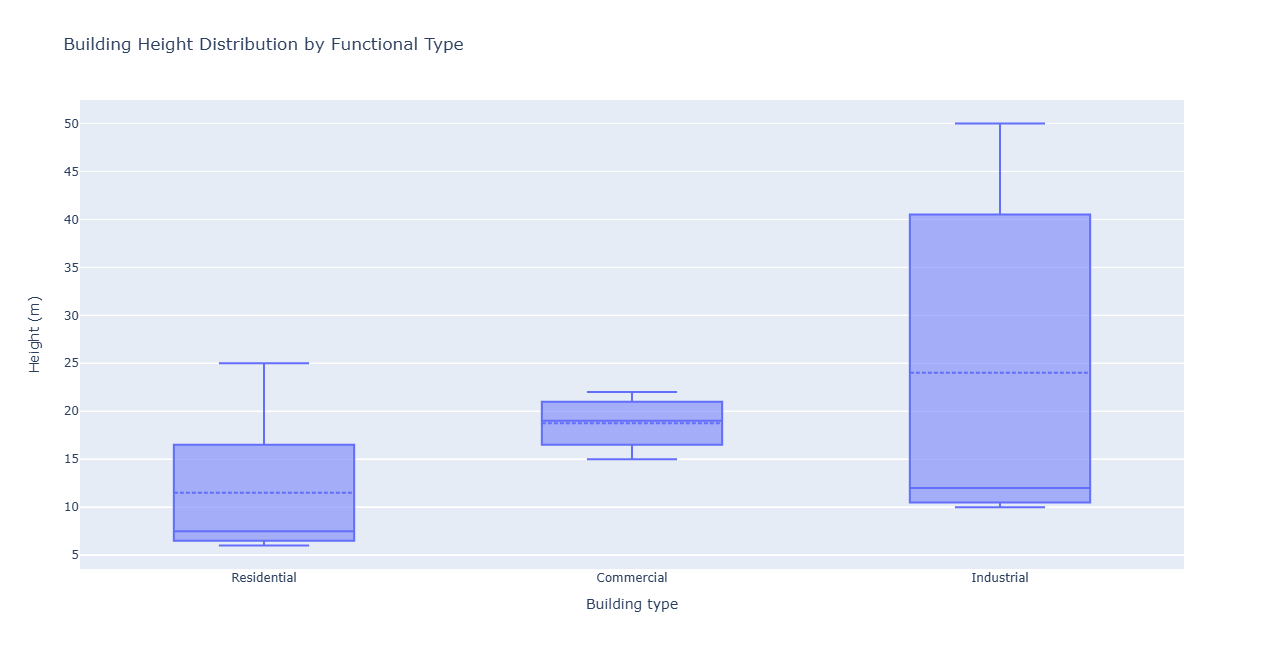

../../../../_images/box_plot_example.png — Fig. 24.33 Example of box plot

Paramètres

Étiquette	Nom	Type	Description
Couche en entrée	`INPUT`	[vecteur : géométrie]	Couche vectorielle en entrée
Nom de champ de catégorie	`NAME_FIELD`	[champ : tout type]	Champ de catégorie à utiliser pour regrouper les boites (axe X)
Valeur de champ	`VALUE_FIELD`	[tablefield: numeric]	Valeur à utiliser pour le tracé (axe Y).
Lignes statistiques supplémentaires	`MSD`	[enumeration] Par défaut : 0	Informations statistiques supplémentaires à ajouter au diagramme : 0 — Afficher la moyenne 1 — Afficher l’écart type 2 — Ne pas montrer la moyenne et l’écart type
Title Optional	`TITLE`	[string] Default: « «	Title of the plot
X-axis Title Optional	`XAXIS_TITLE`	[string] Default: « «	If empty, the name of the category field is used. With a single space, the axis title is not shown.
Y-axis Title Optional	`YAXIS_TITLE`	[string] Default: « «	If empty, the name of the value field is used. With a single space, the axis title is not shown.
Diagramme en boite	`OUTPUT`	[html] Par défaut : `[Enregistrer dans un fichier temporaire]`	Indiquez le fichier HTML vers lequel exporter le graphique. Une des options suivantes: Enregistrer dans un fichier temporaire Enregistrer dans un fichier…

Les sorties

Étiquette	Nom	Type	Description
Diagramme en boite	`OUTPUT`	[html]	Fichier HTML avec le graphique. Disponible dans le menu Traitement ► Visualiseur de Résultats.

Code Python

ID de l’algorithme : qgis:boxplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.14.3. Generate elevation profile image 

Creates an elevation profile image from a list of map layers and an optional terrain layer.

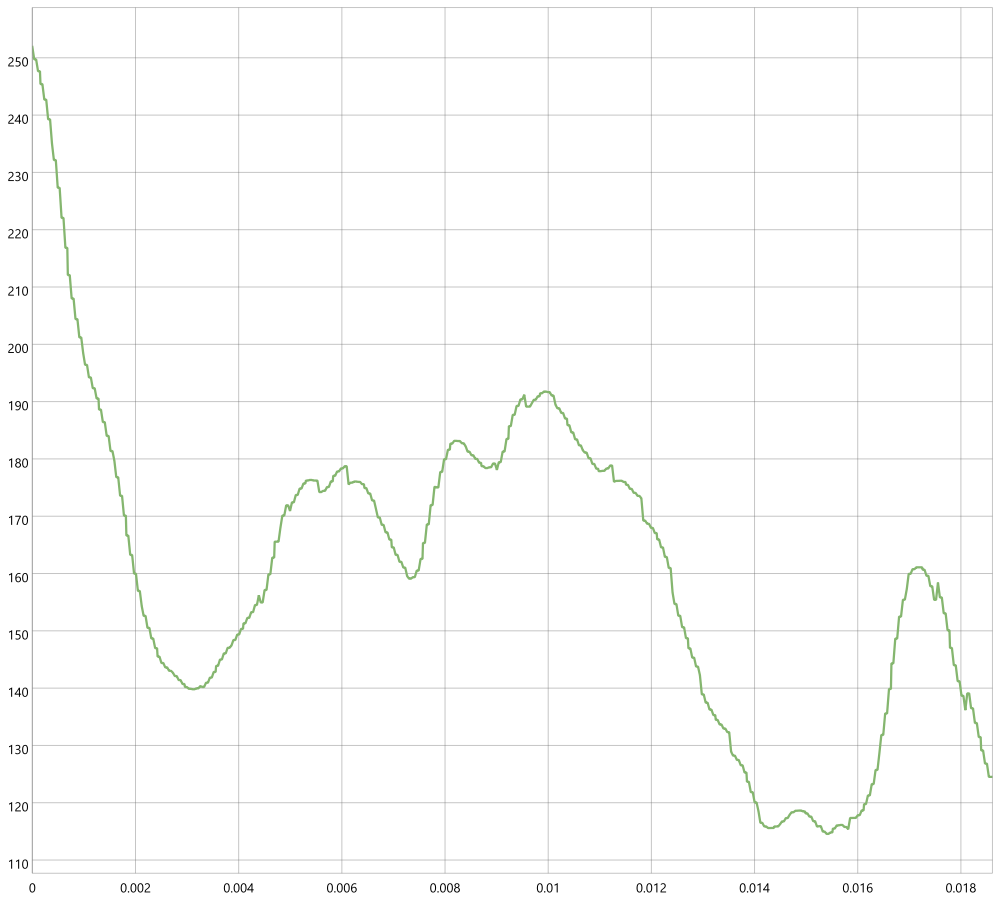

Fig. 24.34 Example of elevation profile

Paramètres

Basic parameters

Étiquette	Nom	Type	Description
Profile curve	`CURVE`	[geometry: line]	The LineString geometry (WKT or GeoJSON) representing the profile curve along which the elevation profile will be generated
Map layers	`MAP_LAYERS`	[layer] [list]	The list of map layers to include in the elevation profile
Chart width (in pixels)	`WIDTH`	[numérique : entier] Default: 400 Minimum value: 0	The width of the output chart in pixels.
Chart height (in pixels)	`HEIGHT`	[numérique : entier] Default: 300 Minimum value: 0	The height of the output chart in pixels.
Terrain layer Optional	`TERRAIN_LAYER`	[raster]	A terrain layer (e.g., DEM) to use for elevation data. If not provided, elevation data will be derived from the map layers.

Advanced parameters

Étiquette	Nom	Type	Description
Chart minimum distance (X axis) Optional	`MINIMUM_DISTANCE`	[numeric: double]	The minimum distance (X axis) to display on the chart. If not specified, the chart will auto-scale.
Chart maximum distance (X axis) Optional	`MAXIMUM_DISTANCE`	[numeric: double]	The maximum distance (X axis) to display on the chart. If not specified, the chart will auto-scale.
Chart minimum elevation (Y axis) Optional	`MINIMUM_ELEVATION`	[numeric: double]	The minimum elevation (Y axis) to display on the chart. If not specified, the chart will auto-scale.
Chart maximum elevation (Y axis) Optional	`MAXIMUM_ELEVATION`	[numeric: double]	The maximum elevation (Y axis) to display on the chart. If not specified, the chart will auto-scale.
Chart text color Optional	`TEXT_COLOR`	[color]	The color of the text in the chart (e.g., axis labels, titles).
Chart background color Optional	`BACKGROUND_COLOR`	[color]	The background color of the chart.
Chart border color Optional	`BORDER_COLOR`	[color]	The color of the chart border.
Profile tolerance	`TOLERANCE`	[numeric: double] Default: 5.0 Minimum value: 0	Defines how far a feature (vector point, line, polygon, or point cloud) can be from the profile line to be included in the results. It uses map units and does not affect other layer types.
Chart DPI	`DPI`	[numérique : entier] Default: 96 Minimum value: 0	The resolution of the output image in dots per inch (DPI).
Output image	`OUTPUT`	[file] Par défaut : `[Enregistrer dans un fichier temporaire]`	Specify the image file for the plot. One of: Enregistrer dans un fichier temporaire Enregistrer dans un fichier…

Les sorties

Étiquette	Nom	Type	Description
Output image	`OUTPUT`	[file]	The generated elevation profile image in the specified format.

Code Python

Algorithm ID: native:generateelevationprofileimage

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.14.4. Diagramme de l’écart moyen et standard 

Crée un diagramme en boites avec des valeurs d’écart moyen et standard.

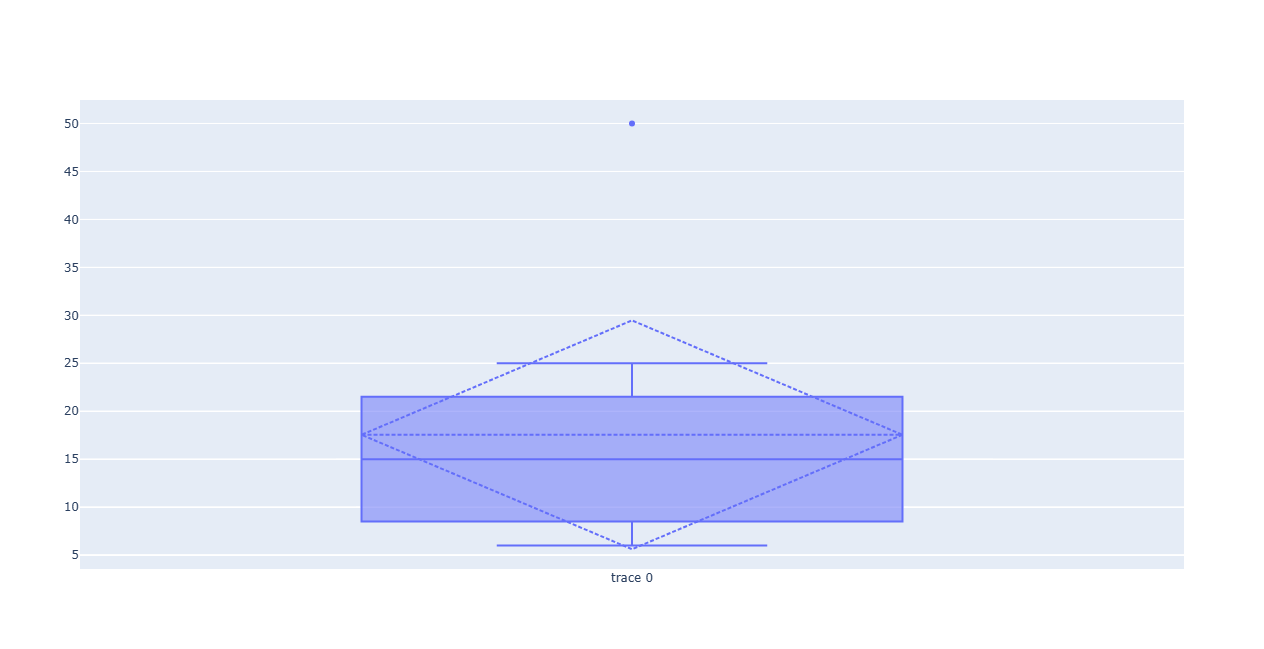

../../../../_images/mean_stddev_plot_example.png — Fig. 24.35 Example of mean and standard deviation plot

Paramètres

Étiquette	Nom	Type	Description
Table d’entrée	`INPUT`	[vecteur : géométrie]	Couche vectorielle en entrée
Nom de champ de catégorie	`NAME_FIELD`	[champ : tout type]	Champ de catégorie à utiliser pour regrouper les boites (axe X)
Valeur de champ	`VALUE_FIELD`	[tablefield: numeric]	Valeur à utiliser pour le tracé (axe Y).
Diagramme	`OUTPUT`	[html] Par défaut : `[Enregistrer dans un fichier temporaire]`	Indiquez le fichier HTML vers lequel exporter le graphique. Une des options suivantes: Enregistrer dans un fichier temporaire Enregistrer dans un fichier…

Les sorties

Étiquette	Nom	Type	Description
Diagramme	`OUTPUT`	[html]	Fichier HTML avec le graphique. Disponible dans le menu Traitement ► Visualiseur de Résultats.

Code Python

ID de l’algorithme : qgis:meanandstandarddeviationplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.14.5. Diagramme polaire 

Génère un graphique polaire basé sur la valeur d’une couche vectorielle en entrée.

Deux champs doivent être entrés comme paramètres: un qui définit la catégorie de chaque entité (pour regrouper les entités) et un autre avec la variable à tracer (celle-ci doit être numérique).

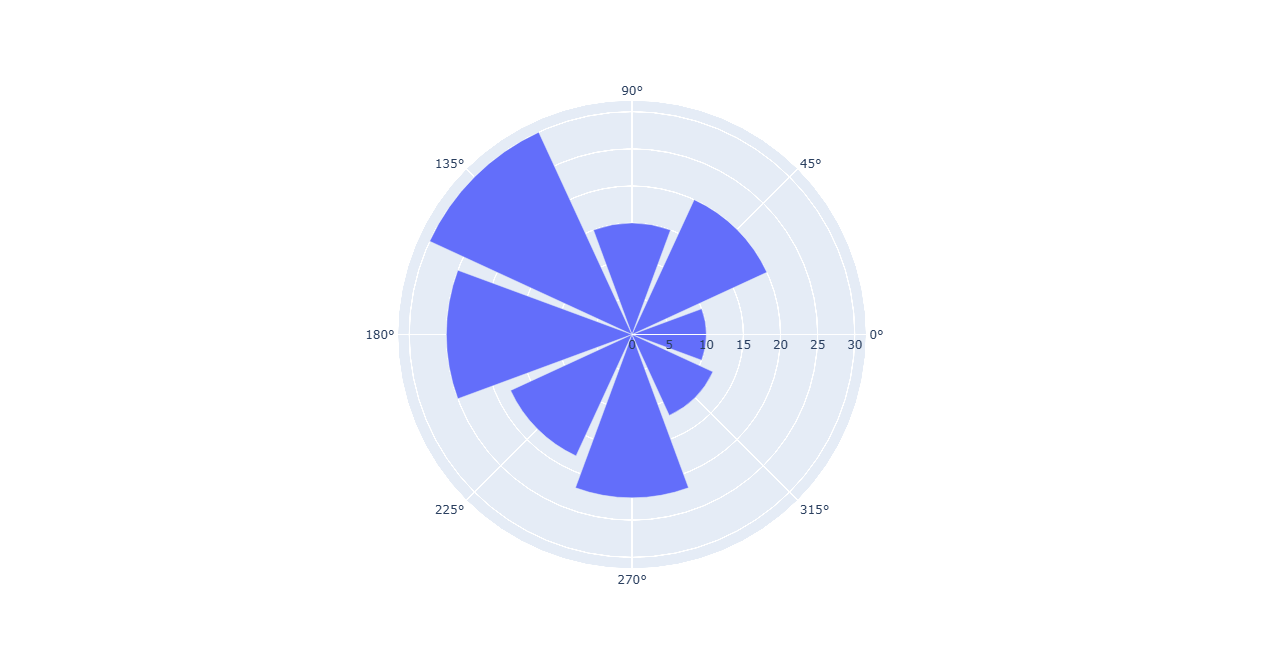

../../../../_images/polar_plot_example.png — Fig. 24.36 Example of polar plot

Paramètres

Étiquette	Nom	Type	Description
Couche en entrée	`INPUT`	[vecteur : géométrie]	Couche vectorielle en entrée
Nom de champ de catégorie	`NAME_FIELD`	[champ : tout type]	Champ catégorie à utiliser pour regrouper les entités (axe X)
Valeur de champ	`VALUE_FIELD`	[tablefield: numeric]	Valeur à utiliser pour le tracé (axe Y).
Graphique polaire	`OUTPUT`	[html] Par défaut : `[Enregistrer dans un fichier temporaire]`	Indiquez le fichier HTML vers lequel exporter le graphique. Une des options suivantes: Enregistrer dans un fichier temporaire Enregistrer dans un fichier…

Les sorties

Étiquette	Nom	Type	Description
Graphique polaire	`OUTPUT`	[html]	Fichier HTML avec le graphique. Disponible dans le menu Traitement ► Visualiseur de Résultats.

Code Python

ID de l’algorithme : qgis:polarplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.14.6. Histogramme de couche raster 

Génère un histogramme avec les valeurs d’une couche raster.

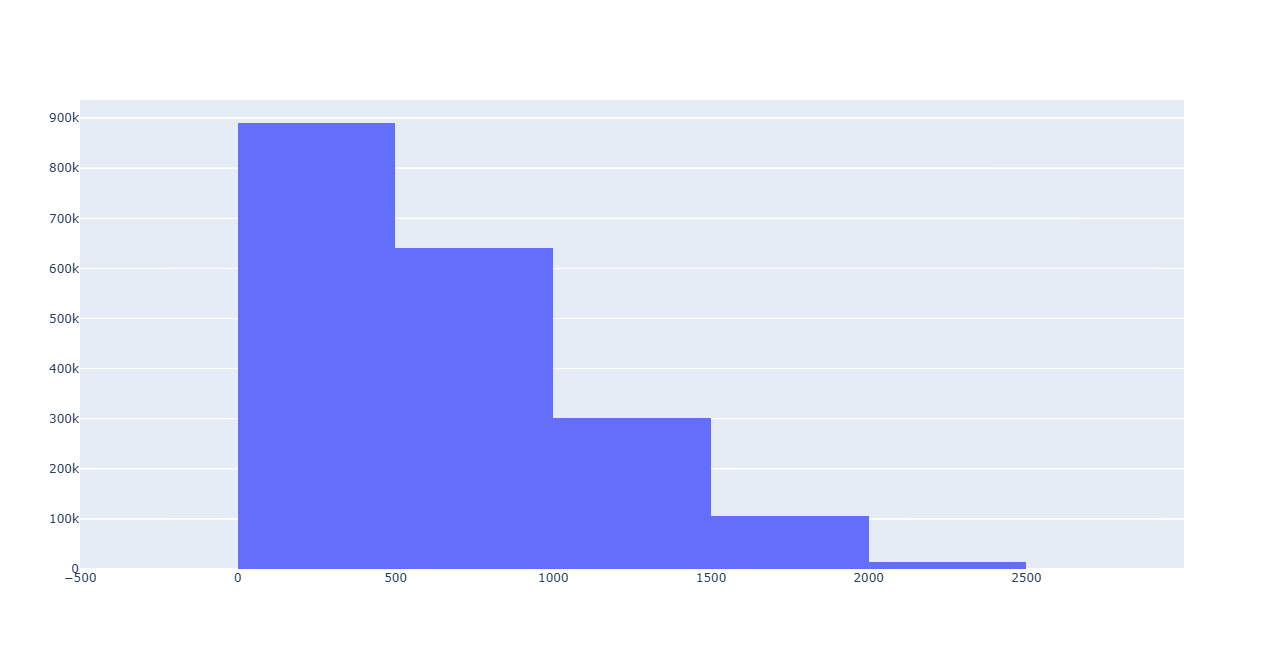

../../../../_images/raster_layer_histogram.png — Fig. 24.37 Raster layer histogram example

Paramètres

Étiquette	Nom	Type	Description
Couche en entrée	`INPUT`	[raster]	Couche raster source
Numéro de bande	`BAND`	[raster band]	Bande raster à utiliser pour l’histogramme
nombre de boites	`BINS`	[numérique : entier] Par défaut : 10	Le nombre de boites à utiliser dans l’histogramme (axe X). Minimum 2.
Histogramme	`OUTPUT`	[html] Par défaut : `[Enregistrer dans un fichier temporaire]`	Indiquez le fichier HTML vers lequel exporter le graphique. Une des options suivantes: Enregistrer dans un fichier temporaire Enregistrer dans un fichier…

Les sorties

Étiquette	Nom	Type	Description
Histogramme	`OUTPUT`	[html]	Fichier HTML avec le graphique. Disponible dans le menu Traitement ► Visualiseur de Résultats.

Code Python

ID de l’algorithme : qgis:rasterlayerhistogram

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.14.7. Histogramme de couche vecteur 

Génère un histogramme avec les valeurs d’attribut d’une couche vecteur.

L’attribut à utiliser pour calculer l’histogramme doit être numérique.

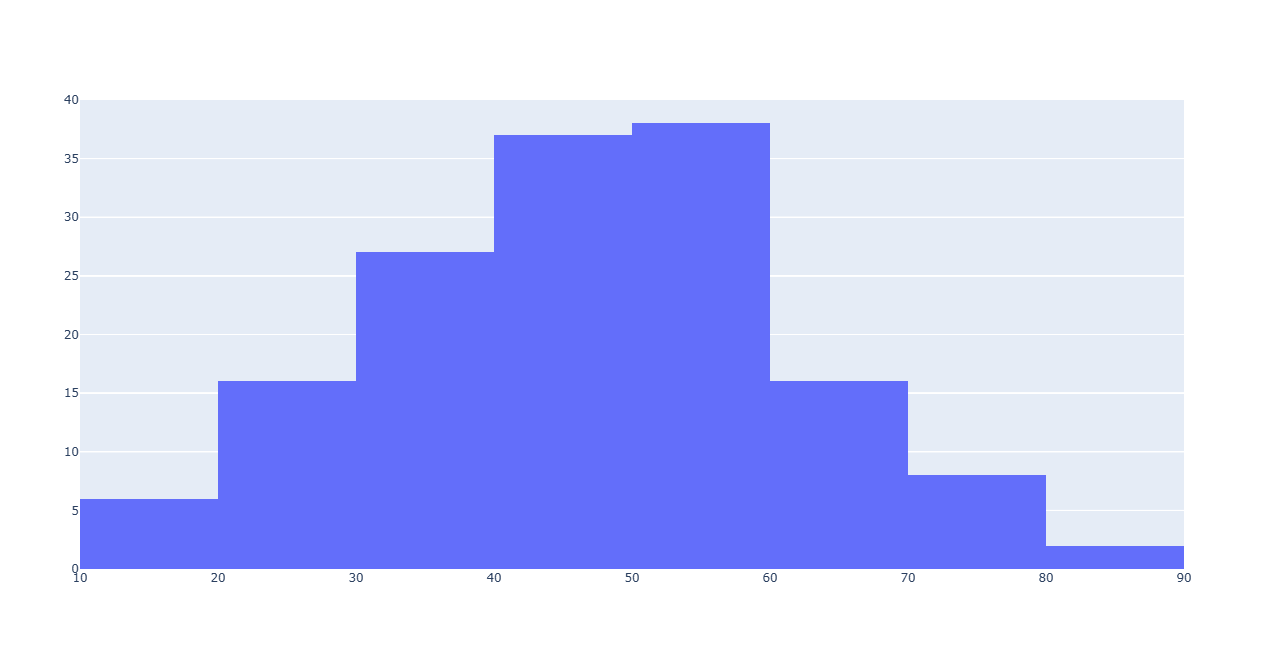

../../../../_images/vector_layer_histogram.png — Fig. 24.38 Example of vector layer histogram

Paramètres

Étiquette	Nom	Type	Description
Couche en entrée	`INPUT`	[vecteur : tout type]	Couche vectorielle en entrée
Attribute	`FIELD`	[tablefield: numeric]	Valeur à utiliser pour le tracé (axe Y).
nombre de boites	`BINS`	[numérique : entier] Par défaut : 10	Le nombre de boites à utiliser dans l’histogramme (axe X). Minimum 2.
Histogramme	`OUTPUT`	[html] Par défaut : `[Enregistrer dans un fichier temporaire]`	Indiquez le fichier HTML vers lequel exporter le graphique. Une des options suivantes: Enregistrer dans un fichier temporaire Enregistrer dans un fichier…

Les sorties

Étiquette	Nom	Type	Description
Histogramme	`OUTPUT`	[html]	Fichier HTML avec le graphique. Disponible dans le menu Traitement ► Visualiseur de Résultats.

Code Python

ID de l’algorithme : qgis:vectorlayerhistogram

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.14.8. Diagramme de dispersion de couche vectorielle 

Crée un simple nuage de points X - Y pour une couche vectorielle.

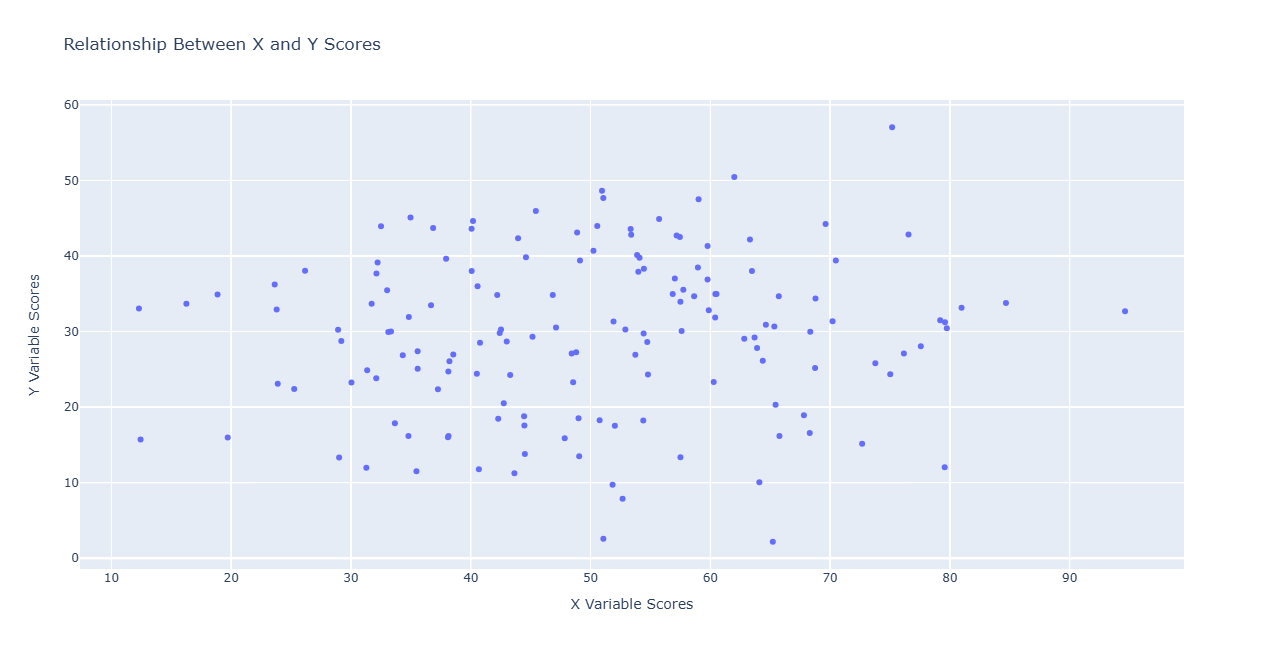

../../../../_images/vector_scatter_plot_example.png — Fig. 24.39 Example of vector layer scatterplot

Paramètres

Étiquette	Nom	Type	Description
Couche en entrée	`INPUT`	[vecteur : géométrie]	Couche vectorielle en entrée
attribut X	`XFIELD`	[tablefield: numeric]	Champ à utiliser pour l’axe X
Attribut Y	`YFIELD`	[tablefield: numeric]	Champ à utiliser pour l’axe Y
Hover text Optional	`HOVERTEXT`	[expression] Default: « «	Text to be shown when hovering with the mouse over data points. It can be picked from a field or based on an expression.
Title Optional	`TITLE`	[string] Default: « «	Title of the plot
X-axis Title Optional	`XAXIS_TITLE`	[string] Default: « «	If empty, the field name of the x attribute is used. With a single space, the axis title is not shown.
Y-axis Title Optional	`YAXIS_TITLE`	[string] Default: « «	If empty, the field name of the y attribute is used. With a single space, the axis title is not shown.
Use logarithmic scale for x-axis	`XAXIS_LOG`	[boolean] Default: False	When enabled, uses logarithmic scale for the x-axis
Use logarithmic scale for y-axis	`YAXIS_LOG`	[boolean] Default: False	When enabled, uses logarithmic scale for the y-axis
Nuage de points	`OUTPUT`	[html] Par défaut : `[Enregistrer dans un fichier temporaire]`	Indiquez le fichier HTML vers lequel exporter le graphique. Une des options suivantes: Enregistrer dans un fichier temporaire Enregistrer dans un fichier…

Les sorties

Étiquette	Nom	Type	Description
Nuage de points	`OUTPUT`	[html]	Fichier HTML avec le graphique. Disponible dans le menu Traitement ► Visualiseur de Résultats.

Code Python

ID de l’algorithme : qgis:vectorlayerscatterplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.14.9. Diagramme de dispersion de couche vectorielle 3D 

Crée un nuage de points 3D pour une couche vectorielle.

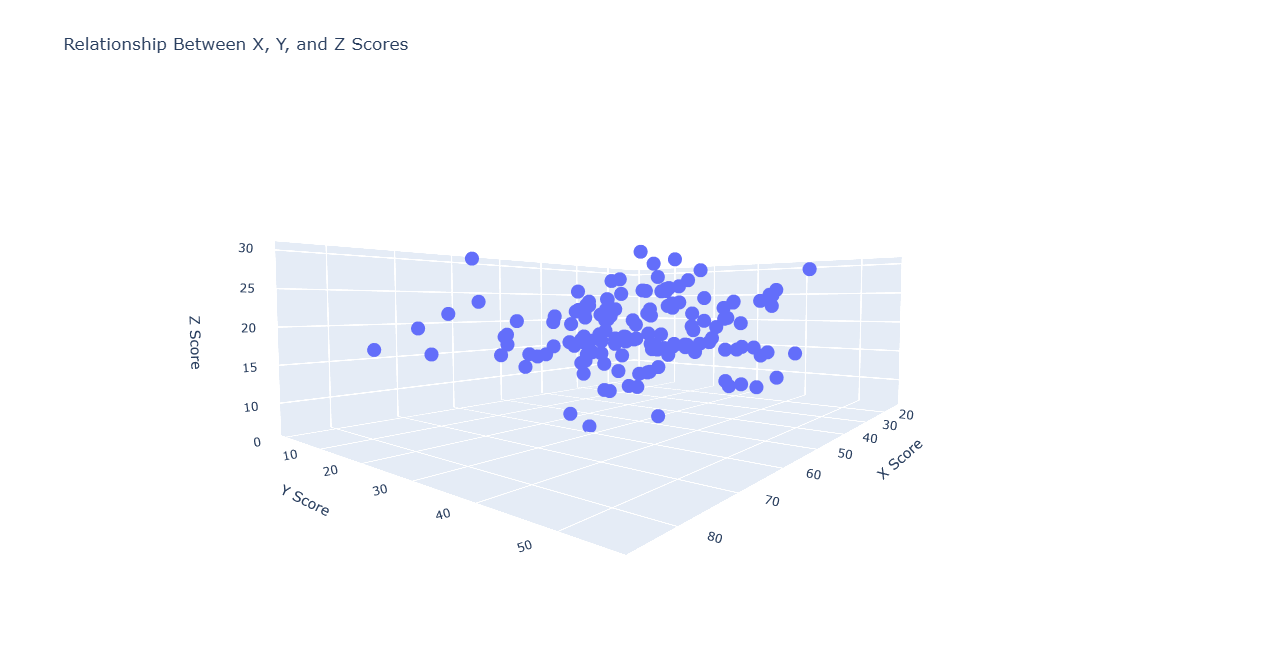

../../../../_images/scatter3d_plot_example.png — Fig. 24.40 Example of 3D scatter plot

Paramètres

Étiquette	Nom	Type	Description
Couche en entrée	`INPUT`	[vecteur : géométrie]	Couche vectorielle en entrée
attribut X	`XFIELD`	[tablefield: numeric]	Champ à utiliser pour l’axe X
Attribut Y	`YFIELD`	[tablefield: numeric]	Champ à utiliser pour l’axe Y
Attribut Z	`ZFIELD`	[tablefield: numeric]	Attribut utilisé pour l’axe Z
Title Optional	`TITLE`	[string] Default: « «	Title of the plot
X-axis Title Optional	`XAXIS_TITLE`	[string] Default: « «	If empty, the field name of the X attribute is used.
Y-axis Title Optional	`YAXIS_TITLE`	[string] Default: « «	If empty, the field name of the Y attribute is used.
Z-axis Title Optional	`ZAXIS_TITLE`	[string] Default: « «	If empty, the field name of the Z attribute is used.
Scatterplot 3D	`OUTPUT`	[html] Par défaut : `[Enregistrer dans un fichier temporaire]`	Indiquez le fichier HTML vers lequel exporter le graphique. Une des options suivantes: Enregistrer dans un fichier temporaire Enregistrer dans un fichier…

Les sorties

Étiquette	Nom	Type	Description
Scatterplot 3D	`OUTPUT`	[html]	Fichier HTML avec le graphique. Disponible dans le menu Traitement ► Visualiseur de Résultats.

Code Python

ID de l’algorithme : qgis:scatter3dplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.
