24.1.3. Check Geometry

24.1.3.1. Dangle-end lines

Detects dangle-end lines in line geometries and reports them as errors. A dangle-end line is a line feature that terminates at a vertex connected to only one segment, resulting in an endpoint without a proper connection.

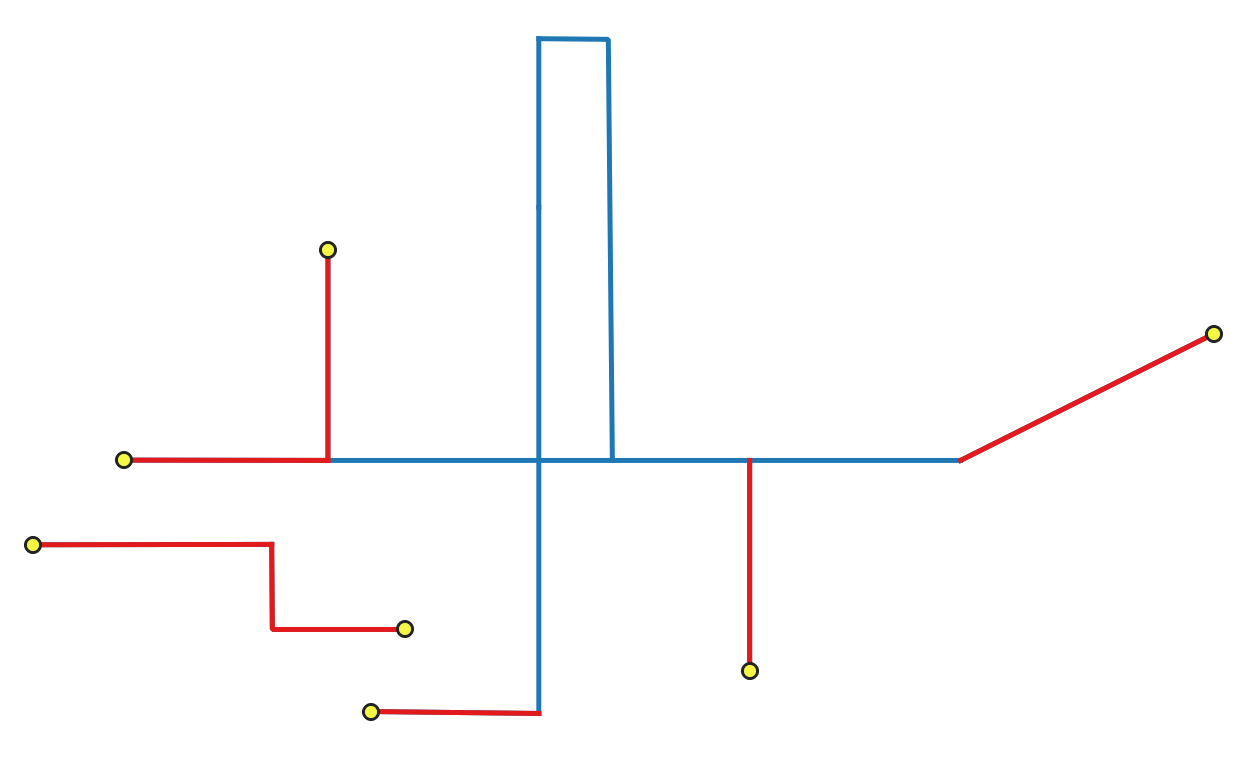

Fig. 24.2 Identifying dangle-end features (in red) and vertices (yellow).

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : ligne]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Dangle-end errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing the errors location. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Dangle-end features Optionnel	OUTPUT	[vecteur : ligne] Par défaut : [Ignorer la sortie]	Line layer containing the identified dangle-end line features. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Dangle-end errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx: the index of the feature’s geometry part containing the dangle-end. gc_ringidx: the index of the feature’s geometry ring containing the dangle-end. gc_vertidx: the vertex index of the dangle-end in the feature’s geometry ring. gc_errorx: the x coordinate of the dangle-end. gc_errory: the y coordinate of the dangle-end. gc_error UNIQUE_ID field: the unique ID of the input feature with the dangle-end.
Dangle-end features	OUTPUT	[vecteur : ligne]	Output line layer containing the input dangle-end features. If no dangle-end features are found, the output layer will be empty. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometrydangle

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.2. Degenerate polygons

Checks the polygons with less than 3 points, which are degenerate polygons. Degenerate polygons are errors.

Note

This algorithm detects invalid polygon geometries (degenerate polygons). To ensure these invalid features are not filtered out before processing, open ^{Advanced options} next to the Input layer and set Invalid feature filtering to Do not Filter (Better Performance).

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : polygone]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Degenerate polygons errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing the centroid of the degenerate polygons. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Degenerate polygons features Optionnel	OUTPUT	[vecteur : polygone] Par défaut : [Ignorer la sortie]	Specification of the output layer containing the degenerate polygons. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Degenerate polygons errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx: the index of the geometry part of the degenerate polygon. gc_ringidx: the index of the ring of the degenerate polygon. gc_vertidx gc_errorx: the x coordinate of the centroid of the degenerate polygon gc_errory: the y coordinate of the centroid of the degenerate polygon gc_error UNIQUE_ID field: the unique ID of the input feature that is degenerate.
Degenerate polygons features	OUTPUT	[vecteur : polygone]	Output polygon layer with features containing the degenerate polygons. If no degenerate polygon features are found, the output layer will be empty. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometrydegeneratepolygon

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.3. Duplicated geometries

Checks for duplicated geometries in a vector layer, and reports them as errors.

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : géométrie]	Layer with the geometries to check
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification
Duplicate geometries errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing the errors location. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Duplicate geometries Optionnel	OUTPUT	[vector: identique à l’entrée] Par défaut : [Ignorer la sortie]	Specification of the output layer containing the geometries that were found to be duplicated. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Duplicate geometries errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx gc_ringidx gc_vertidx gc_errorx: the x coordinate of the centroid of the duplicate geometry. gc_errory: the y coordinate of the centroid of the duplicate geometry. gc_error: the indices of the duplicate geometry (all except the highest index). UNIQUE_ID field: the unique ID of the input feature that is a duplicate.
Duplicate geometries	OUTPUT	[vector: identique à l’entrée]	Output layer containing the geometries that were found to be duplicated. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometryduplicate

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.4. Duplicated vertices

Checks for duplicated vertices in line or polygon geometries, and reports them as errors.

Voir aussi

Delete duplicated vertices, Supprimer les vertex en double

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : ligne, polygone]	Layer with the geometries to check
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification
Duplicated vertices errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing the errors location. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Duplicated vertices features Optionnel	OUTPUT	[vector: identique à l’entrée] Par défaut : [Ignorer la sortie]	Specification of the output layer containing the features with duplicated vertices. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Duplicated vertices errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx: the index of the feature’s geometry part containing the duplicate vertex. gc_ringidx: the index of the feature’s geometry ring containing the duplicate vertex. gc_vertidx: the index of the duplicate vertex in the feature’s geometry ring. gc_errorx: the x coordinate of the duplicate vertex. gc_errory: the y coordinate of the duplicate vertex. gc_error UNIQUE_ID field: the unique ID of the input feature that has duplicate vertices.
Duplicated vertices features	OUTPUT	[vector: identique à l’entrée]	Output layer containing the features with duplicated vertices. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometryduplicatenodes

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.5. Features inside polygon

Checks the input geometries contained in the polygons from the polygon layers list. A polygon layer can be checked against itself. Any contained features are reported as errors.

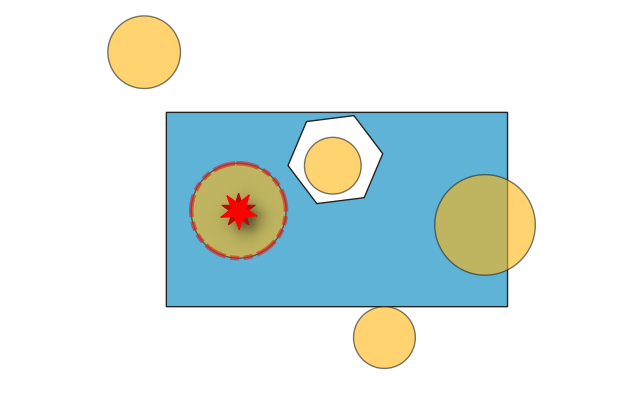

Fig. 24.3 Reporting errors on features inside a polygon.

Voir aussi

Suppression d’entités

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : géométrie]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Polygon layers	POLYGONS	[vector: polygon][list]	List of polygon layers to check against.
Errors from contained features	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Point layer representing the contained features. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Contained features Optionnel	OUTPUT	[vector: identique à l’entrée] Par défaut : [Ignorer la sortie]	Specification of the output layer containing features within the checked polygons. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Errors from contained features	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx gc_ringidx gc_vertidx gc_errorx: the x coordinate of the centroid of the contained feature. gc_errory: the y coordinate of the centroid of the contained feature. gc_error: the layer name and feature ID of a polygon that contains the feature. UNIQUE_ID field: the unique ID of the input feature that is contained within another.
Contained features	OUTPUT	[vector: identique à l’entrée]	Output layer containing features within the checked polygons. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometrycontained

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.6. Holes

Detects holes in polygon geometries and reports them as errors.

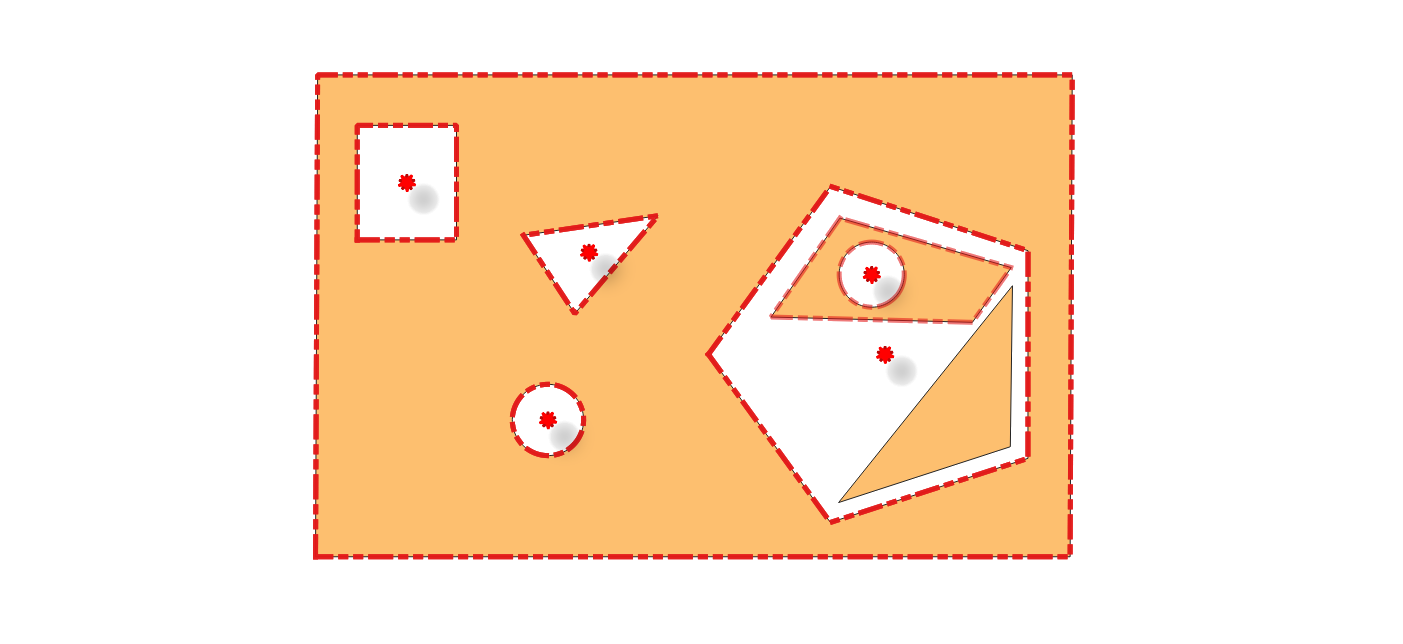

Fig. 24.4 Reporting errors for holes on a polygon feature.

Voir aussi

Fill holes

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : polygone]	Layer with the geometries to check
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification
Holes errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing the errors location. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Polygons with holes Optionnel	OUTPUT	[vecteur : polygone] Par défaut : [Ignorer la sortie]	Polygon layer with the features containing holes. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Holes errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx: the index of the feature’s geometry part containing the hole. gc_ringidx: the index of the feature’s geometry ring containing the hole. gc_vertidx gc_errorx: the x coordinate of the centroid of the hole. gc_errory: the y coordinate of the centroid of the hole. gc_error UNIQUE_ID field: the unique ID of the input feature that has a hole.
Polygon with holes	OUTPUT	[vecteur : polygone]	Output polygon layer with features containing holes. If no holes are found, the output layer will be empty. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometryhole

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.7. Lines intersecting each other

Checks intersections between line geometries within a layer. Intersections between two different lines are errors.

Voir aussi

Intersections de lignes, Intersection, Self-intersections

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : ligne]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Intersection errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing the intersections location. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Intersecting feature Optionnel	OUTPUT	[vecteur : ligne] Par défaut : [Ignorer la sortie]	Specification of the output layer for features intersecting each other. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Intersection errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx: the index of the feature’s geometry part where the intersection occurs. gc_ringidx gc_vertidx gc_errorx: the x coordinate of the intersection point. gc_errory: the y coordinate of the intersection point. UNIQUE_ID field: the unique ID of an intersecting input feature. gc_error: the layer name and index of the other intersecting feature.
Intersecting feature	OUTPUT	[vecteur : ligne]	Output layer containing, for each identified intersection, the feature (with same UNIQUE_ID value) it belongs to. If no intersections are found, the output layer will be empty. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometrylineintersection

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.8. Lines intersecting other layer

Checks if the input line layer features intersect with the check layer features. An input feature that intersects with a check layer feature is an error.

Voir aussi

Intersections de lignes, Intersection, Self-intersections

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : ligne]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Check layer	CHECK_LAYER	[vecteur : ligne, polygone]	Layer with the geometries to check against.
Line intersecting other layer errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output point layer containing the locations of intersection errors. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Line intersecting other layer features Optionnel	OUTPUT	[line] Par défaut : [Ignorer la sortie]	Line layer with the input features that intersect features in the check layer. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Line intersecting other layer errors	ERRORS	[vecteur : point]	Output point layer representing the error location and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx: the index of the feature’s geometry part where the intersection occurs. gc_ringidx gc_vertidx gc_errorx: the x coordinate of the intersection point. gc_errory: the y coordinate of the intersection point. UNIQUE_ID field: the unique ID of the intersecting input feature. gc_error: the index of the check layer where the intersection occurs.
Line intersecting other layer features	OUTPUT	[vecteur : ligne]	Output layer containing, for each identified intersection, the input feature it belongs to. If no intersections are found, the output layer will be empty. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometrylinelayerintersection

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.9. Missing vertices along borders

Checks for missing vertices along polygon borders. To be topologically correct, a vertex at the junction of two polygons must be present on both polygons. Missing vertices are errors.

Fig. 24.5 Reporting errors for missing vertices on polygon features.

Voir aussi

Add missing vertices along borders

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : polygone]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Missing vertices errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing the errors location. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Missing vertices features Optionnel	OUTPUT	[vecteur : polygone] Par défaut : [Ignorer la sortie]	Polygon layer with the features whose vertices are missing. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Missing vertices errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx gc_ringidx gc_vertidx gc_errorx: the x coordinate of the missing vertex. gc_errory: the y coordinate of the missing vertex. gc_error UNIQUE_ID field: the unique ID of the input feature that has a missing vertex.
Missing vertices features	OUTPUT	[vecteur : polygone]	Output polygon layer with features whose vertices are missing. There will be as many (duplicate) features as there are missing vertices in each geometry. If no vertices are missing, the output layer will be empty. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometrymissingvertex

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.10. Overlaps

Calculates overlapping areas in polygon geometries, and reports areas smaller than a given minimum as errors.

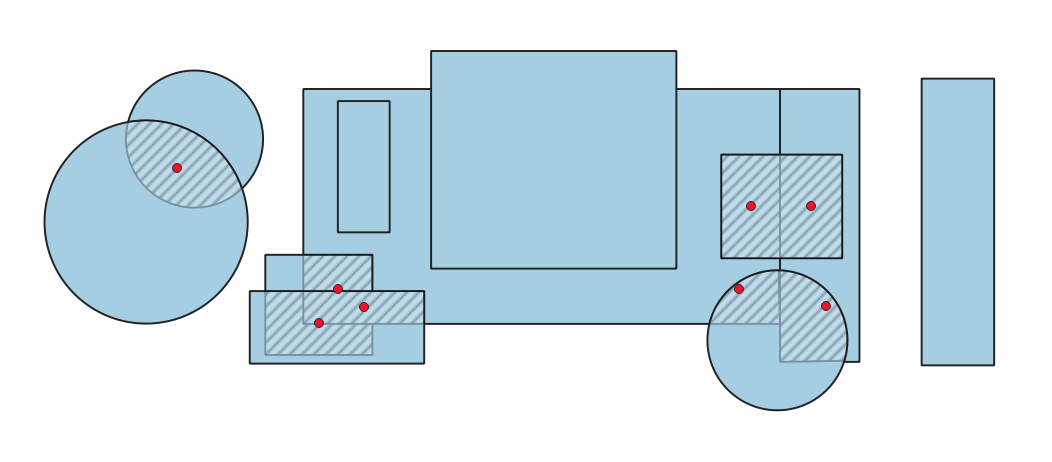

Fig. 24.6 Hashed polygons indicate overlapping areas smaller than the specified minimum.

Voir aussi

Delete overlaps, Validate coverage

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : polygone]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Minimum overlap area	MIN_OVERLAP_AREA	[numérique : décimal]	Minimum area of the overlap to be reported as an error. If set to 0, all overlaps are reported.
Overlap errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing centroid points of the overlapping areas. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Overlap features Optionnel	OUTPUT	[vecteur : polygone] Par défaut : [Ignorer la sortie]	Specification of the output layer for features containing overlaps. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Overlap errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_errorx: the x coordinate of the centroid of the overlapping area. gc_errory: the y coordinate of the centroid of the overlapping area. gc_error: the area of the overlapping geometry. UNIQUE_ID field: the unique ID of an overlapped input feature. gc_overlap_feature_{unique_id}: the UNIQUE_ID field value for the other overlapping feature.
Overlap features	OUTPUT	[vecteur : polygone]	Output layer containing the overlapping areas. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometryoverlap

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.11. Points outside lines

Checks if the points in the input layer are covered by a line in the selected line layers. A point not covered by a line is an error.

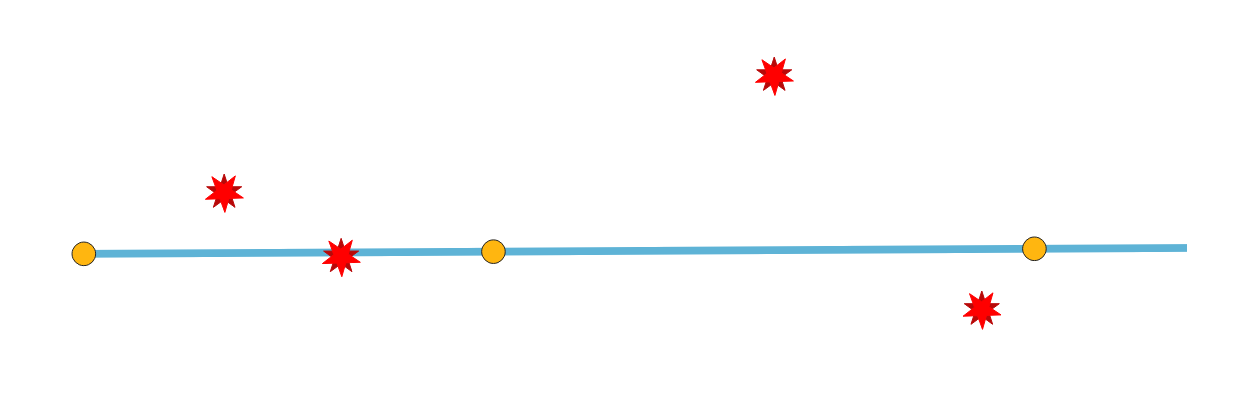

Fig. 24.7 Reporting errors on points not covered by a line.

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : point]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Line layers	LINES	[vector: line][list]	Layer(s) with the lines to check against.
Points not covered by a line	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing points not covered by a line. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Points not covered by a line	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx gc_ringidx gc_vertidx gc_errorx: the x coordinate of point outside the lines. gc_errory: the y coordinate of point outside the lines. gc_error UNIQUE_ID field: the unique ID of the input feature that is outside the lines.

Code Python

Algorithm ID: native:checkgeometrypointcoveredbyline

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.12. Points outside polygons

Checks if points from the input layer are in polygons from the selected polygon layers. Points that are not fully inside polygons are errors.

Fig. 24.8 Reporting errors on points outside polygons.

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : point]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Polygon layers	POLYGONS	[vector: polygon][list]	Layer(s) with the polygons to check against.
Points outside polygons errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing points outside the polygons. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Points outside polygons errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx gc_ringidx gc_vertidx gc_errorx: the x coordinate of point outside the polygons. gc_errory: the y coordinate of point outside the polygons. gc_error UNIQUE_ID field: the unique ID of the input feature that is outside the polygons.

Code Python

Algorithm ID: native:checkgeometrypointinpolygon

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.13. Self-contacts

Checks if the geometry has self contact points (in line or polygon), i.e., a vertex that touches more than two segments of the same ring. Self contacts are errors.

Note

This algorithm detects invalid polygon geometries (self-contacts). To ensure these invalid features are not filtered out before processing, open ^{Advanced options} next to the Input layer and set Invalid feature filtering to Do not Filter (Better Performance).

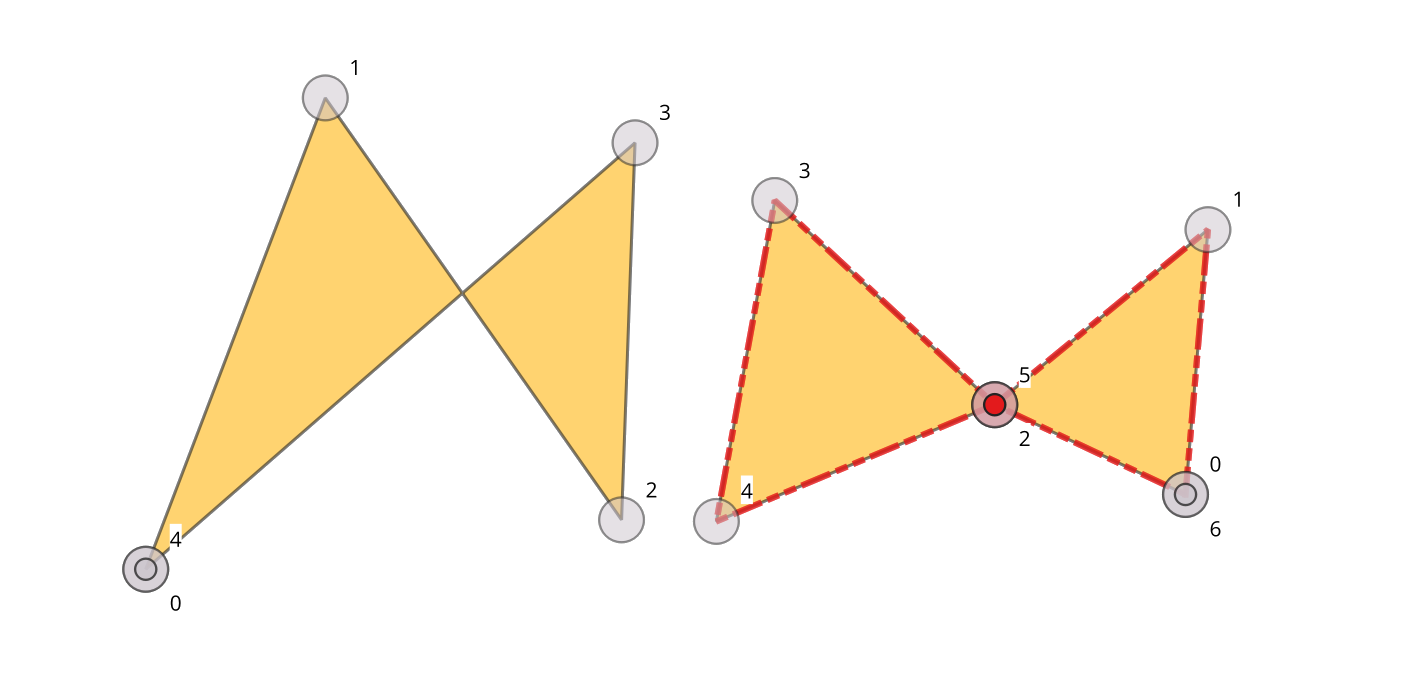

Fig. 24.9 Self-intersection vs self-contact.

Voir aussi

Self-intersections

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : ligne, polygone]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Self contact error points	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing the errors location. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Self contact features Optionnel	OUTPUT	[identique à l’entrée] Par défaut : [Ignorer la sortie]	Line or polygon layer containing self-contact features. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Self contact error points	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx: the index of the feature’s geometry part where the self-contact occurs. gc_ringidx: the index of the ring where the self-contact occurs. gc_vertidx: the index of the vertex where the self-contact occurs. gc_errorx: the x coordinate of the self-contact. gc_errory: the y coordinate of the self-contact. gc_error UNIQUE_ID field: the unique ID of the self-contacting input feature.
Self contact features	OUTPUT	[vector: identique à l’entrée]	Output polygon or line layer with features containing the self-contact features. If no self-contact features are found, the output layer will be empty. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometryselfcontact

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.14. Self-intersections

Detects self-intersections in line or polygon geometries, and reports them as errors. Self-intersections occur when the segments of a geometry cross over each other without having a common vertex.

Note

This algorithm detects invalid polygon geometries (self-intersections). To ensure these invalid features are not filtered out before processing, open ^{Advanced options} next to the Input layer and set Invalid feature filtering to Do not Filter (Better Performance).

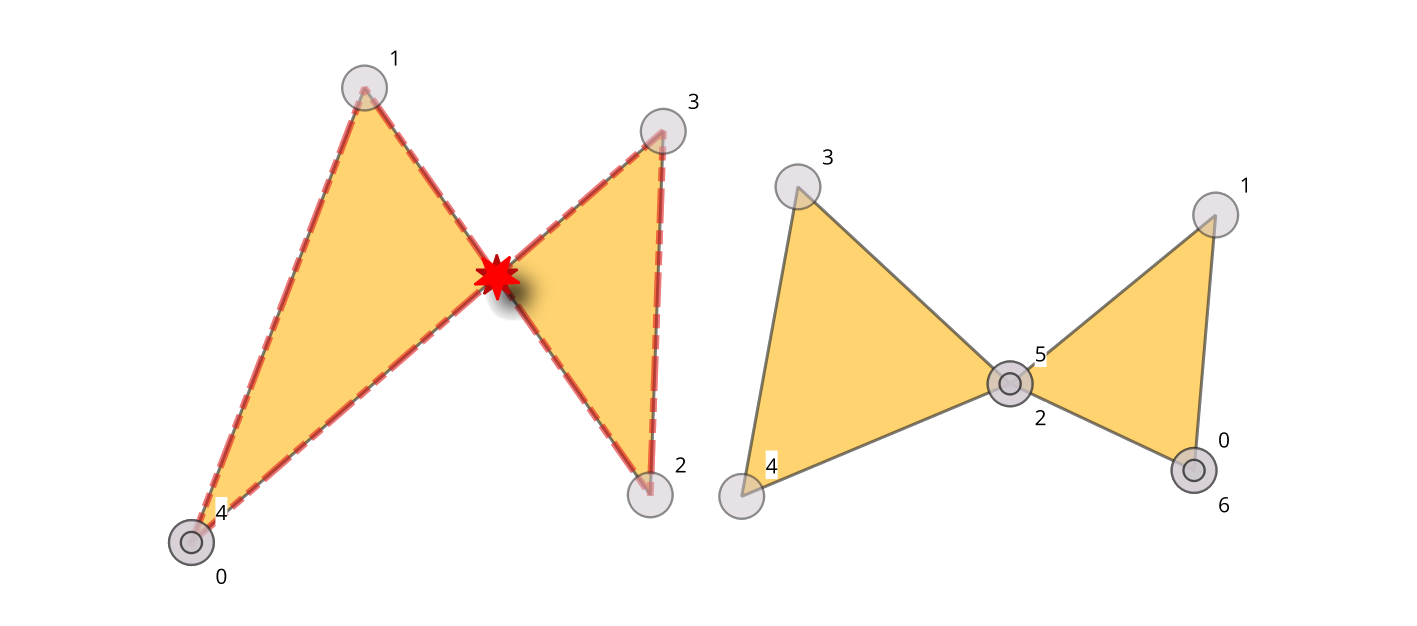

Fig. 24.10 Self-intersection vs self-contact.

Voir aussi

Split self-intersecting geometries, Self-contacts

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : ligne, polygone]	Layer with the geometries to check
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification
Self-intersecting errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing the errors location. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Self-intersecting features Optionnel	OUTPUT	[identique à l’entrée] Par défaut : [Ignorer la sortie]	Line or polygon layer containing self-intersected features. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Self-intersecting errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx: the index of the feature’s geometry part where the self-intersection occurs. gc_ringidx: the index of the feature’s geometry ring where the self-intersection occurs. gc_vertidx gc_errorx: the x coordinate of the self-intersection. gc_errory: the y coordinate of the self-intersection. gc_error gc_segment_1: the index of the first segment involved in the intersection. gc_segment_2: the index of the second segment involved in the intersection. UNIQUE_ID field: the unique ID of the self-intersecting input feature.
Self-intersecting features	OUTPUT	[vecteur : ligne, polygone]	Output polygon or line layer with features containing the self-intersecting features. If no self-intersecting features are found, the output layer will be empty. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometryselfintersection

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.15. Sliver polygons

Detects sliver polygons in a polygon layer, i.e., polygons with a thinness greater than a specified value.

The thinness is the ratio between the area of the minimum square containing the polygon and the area of the polygon itself (a square has a thinness value of 1). The thinness value is between 1 and +infinity. A maximum area can be set for limiting the checks to polygons of a lower area. Polygons having a thinness higher than the maximum thinness are errors. To fix sliver polygons, use the Fix small polygons algorithm.

Note

This algorithm detects invalid polygon geometries (sliver polygons). To ensure these invalid features are not filtered out before processing, open ^{Advanced options} next to the Input layer and set Invalid feature filtering to Do not Filter (Better Performance).

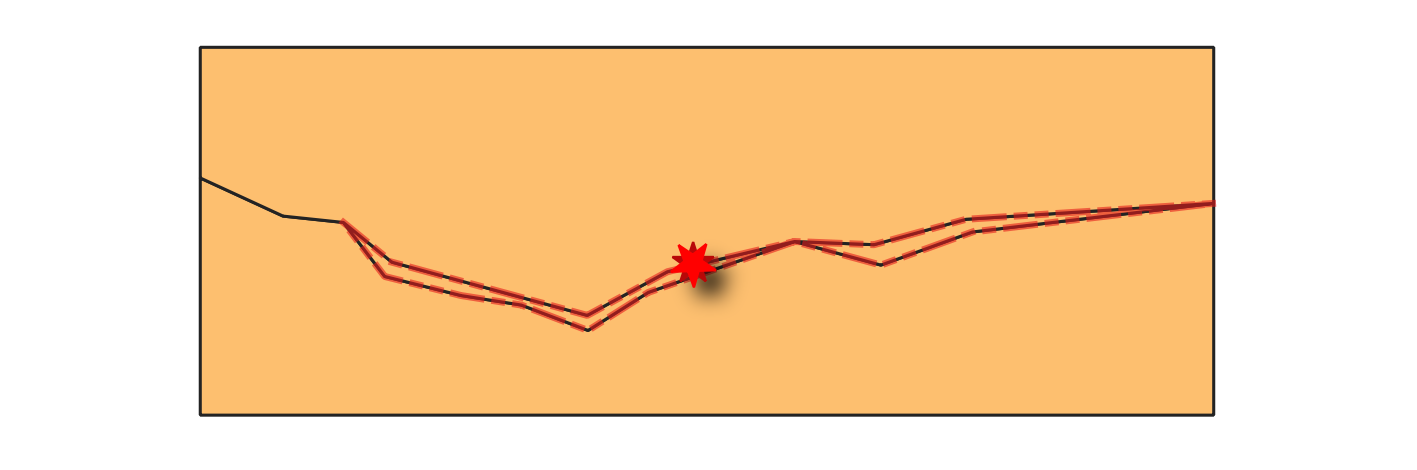

Fig. 24.11 Reporting errors on features with sliver polygons.

Voir aussi

Fix small polygons

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : polygone]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Maximum thinness	MAX_THINNESS	[numérique : décimal] Default: 20.0	Maximum thinness value of a polygon to be considered valid. Any polygon with a thinness value above this threshold is reported as error.
Maximum area (map units squared)	MAX_AREA	[numérique : décimal] Par défaut : 0.0	Maximum area of a polygon to be checked (in map units). Any polygon with an area above this threshold is skipped. A value of 0 means all polygons are checked.
Sliver polygon errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing the centroid points of sliver polygon features. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Sliver polygon features Optionnel	OUTPUT	[vecteur : polygone] Par défaut : [Ignorer la sortie]	Polygon layer containing sliver polygon features. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Sliver polygon errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx gc_ringidx gc_vertidx gc_errorx: the x coordinate of the centroid of the sliver polygon feature. gc_errory: the y coordinate of the centroid of the sliver polygon feature. gc_error: the thinness value of the sliver polygon feature. UNIQUE_ID field: the unique ID of the input feature that is a sliver polygon.
Sliver polygon features	OUTPUT	[vecteur : polygone]	Output layer with features containing the sliver polygons. If no sliver polygon features are found, the output layer will be empty. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometrysliverpolygon

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.16. Small angles

Compares the angles within line or polygon geometries to a specified threshold, and reports as error any angle below that value.

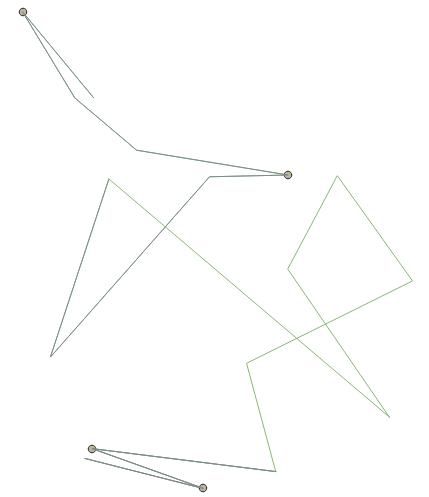

Fig. 24.12 Reporting errors on a line feature for angles lower than 15°.

Voir aussi

Delete small angles

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : ligne, polygone]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Minimum angle	MIN_ANGLE	[numérique : décimal]	Allowed minimum angle between adjacent segments in a feature’s geometry. Any angle below this threshold is reported as error.
Small angle errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing the errors location. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Small angle errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx: the index of the feature’s geometry part containing the small angle. gc_ringidx: the index of the feature’s geometry ring containing the small angle. gc_vertidx: the index of the vertex with the small angle in the feature’s geometry ring. gc_errorx: the x coordinate of the vertex with the small angle. gc_errory: the y coordinate of the vertex with the small angle. gc_error: the error angle value. UNIQUE_ID field: the unique ID of the input feature with the small angle.

Code Python

Algorithm ID: native:checkgeometryangle

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.17. Small polygons

Detects polygon features whose area is below a specified value as errors.

Note

This algorithm detects invalid polygon geometries (small polygons). To ensure these invalid features are not filtered out before processing, open ^{Advanced options} next to the Input layer and set Invalid feature filtering to Do not Filter (Better Performance).

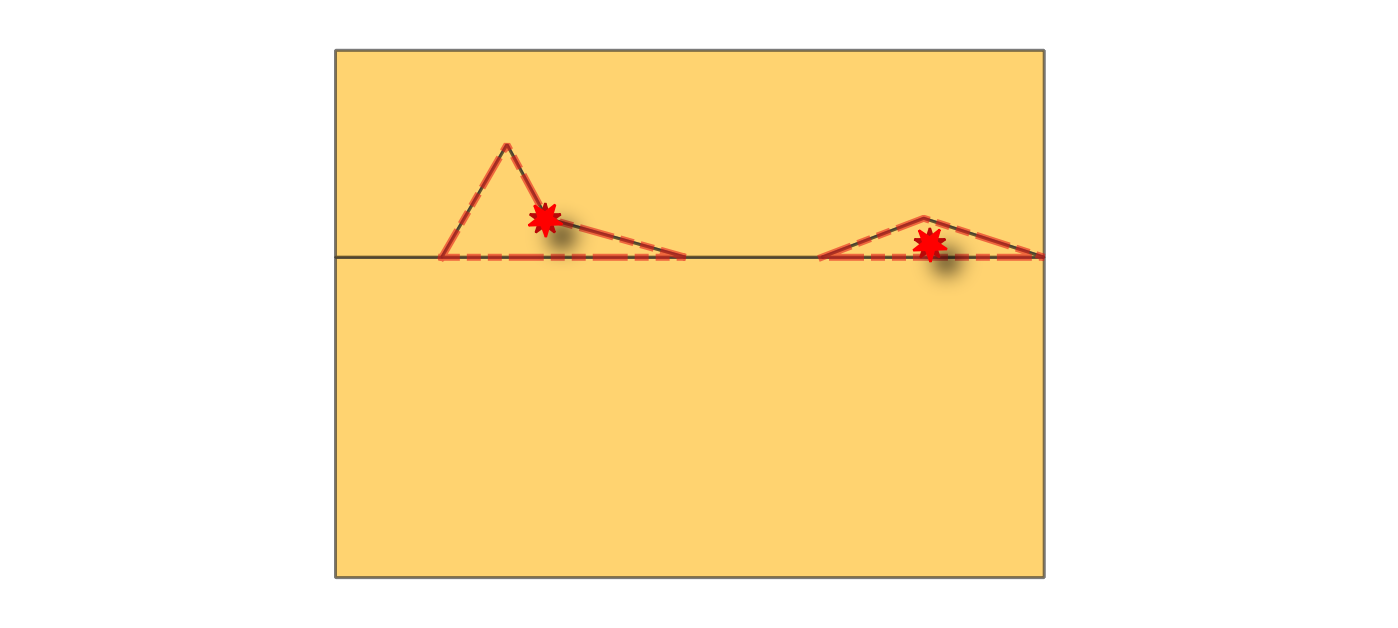

Fig. 24.13 Reporting errors on features with small polygons (below given area threshold).

Voir aussi

Fix small polygons

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : polygone]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Area threshold	AREATHRESHOLD	[numérique : décimal] Par défaut : 0	Minimum area of a polygon to be considered valid, in selected units. Any polygon with an area below this threshold is reported as error.
Small polygons errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing centroid points of small polygons. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Small polygons features Optionnel	OUTPUT	[vecteur : polygone] Par défaut : [Ignorer la sortie]	Specification of the output layer for features containing small polygon features. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Small polygons errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx gc_ringidx gc_vertidx gc_errorx: the x coordinate of the centroid of the small polygon. gc_errory: the y coordinate of the centroid of the small polygon. gc_error: the area of the small polygon. UNIQUE_ID field: the unique ID of the input feature that is a small polygon.
Small polygons features	OUTPUT	[vecteur : polygone]	Output polygon layer with features containing the small polygon features. If no small polygon features are found, the output layer will be empty. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometryarea

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.18. Small gaps

Checks for gaps between polygons in the input layer. Gaps with an area smaller than the gap threshold are reported as errors. If an allowed gaps layer is provided, the algorithm ignores gaps that fall entirely within polygons from this layer. An optional buffer can be applied to the allowed gaps.

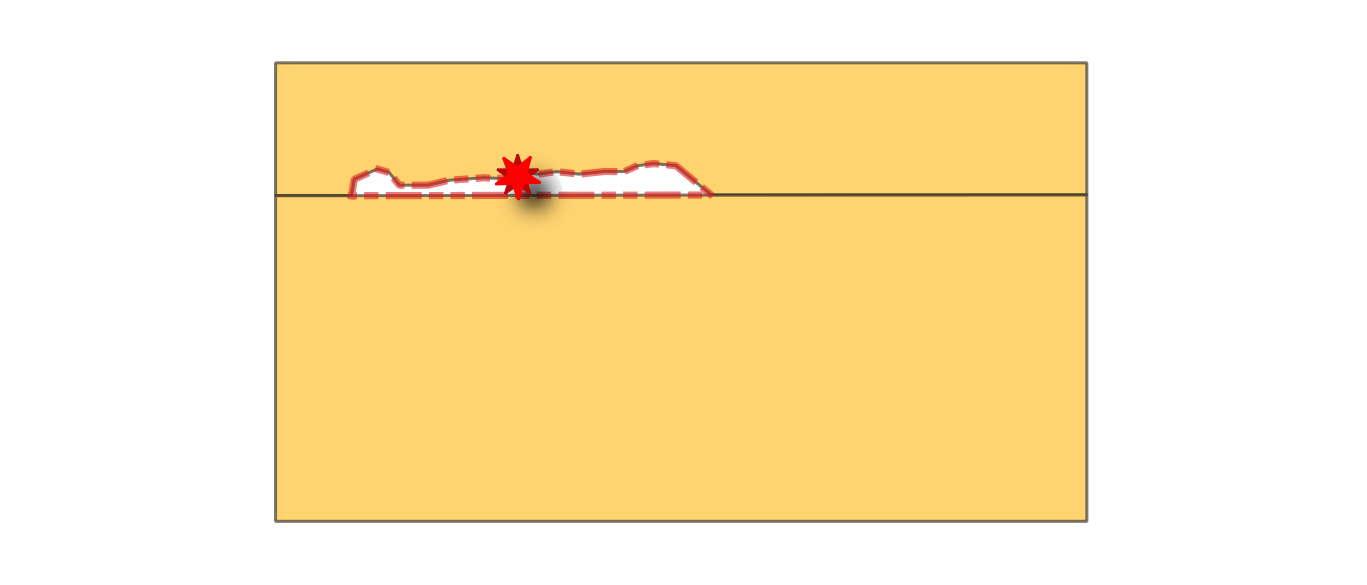

Fig. 24.14 Reporting errors on polygon features for gaps smaller than the specified threshold.

Voir aussi

Fill gaps, Validate coverage

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : polygone]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Gap threshold	GAP_THRESHOLD	[numérique : décimal] Par défaut : 0.0	Maximum area of gaps to be reported as errors, in map units. If set to 0, all the gaps are reported.
Allowed gaps layer Optionnel	ALLOWED_GAPS_LAYER	[vecteur : polygone]	Optional layer specifying polygons whose areas should be ignored during the gap check. Gaps that fall entirely within these polygons will not be reported as errors.
Allowed gaps buffer Optionnel	ALLOWED_GAPS_BUFFER	[numérique : décimal] Par défaut : 0.0	Buffer distance to apply to the allowed gaps layer, in selected units. Gaps located within this buffered area are ignored. Allows adding a spatial tolerance around allowed gaps to avoid reporting near-boundary gaps as errors.
Neighbors layer	NEIGHBORS	[vecteur : table] Par défaut : [Créer une couche temporaire]	Specification of the output table representing the gap ID and the unique ID of its neighbor features. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Gap errors Optionnel	ERRORS	[vecteur : point] Par défaut : [Ignorer la sortie]	Specification of the output layer containing the centroid points of the gaps. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Gap features	OUTPUT	[vecteur : polygone] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing the gap geometries. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Neighbors layer	NEIGHBORS	[vecteur : table]	A 1–N relational table, meaning that one gap can be associated with multiple neighboring polygons. The output table contains the following fields: gc_errorid: the ID of the gap. UNIQUE_ID field: the unique ID of an input feature that is a neighbor of the gap.
Gap errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx gc_ringidx gc_vertidx gc_errorx: the x coordinate of the centroid of the gap. gc_errory: the y coordinate of the centroid of the gap. gc_error: the area of the gap. gc_errorid: the ID of the gap.
Gap features	OUTPUT	[vecteur : polygone]	Output layer containing the gap geometries. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometrygap

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.19. Small segments

Calculates length of individual segments in line or polygon geometries, and reports segments shorter than a minimum length as errors.

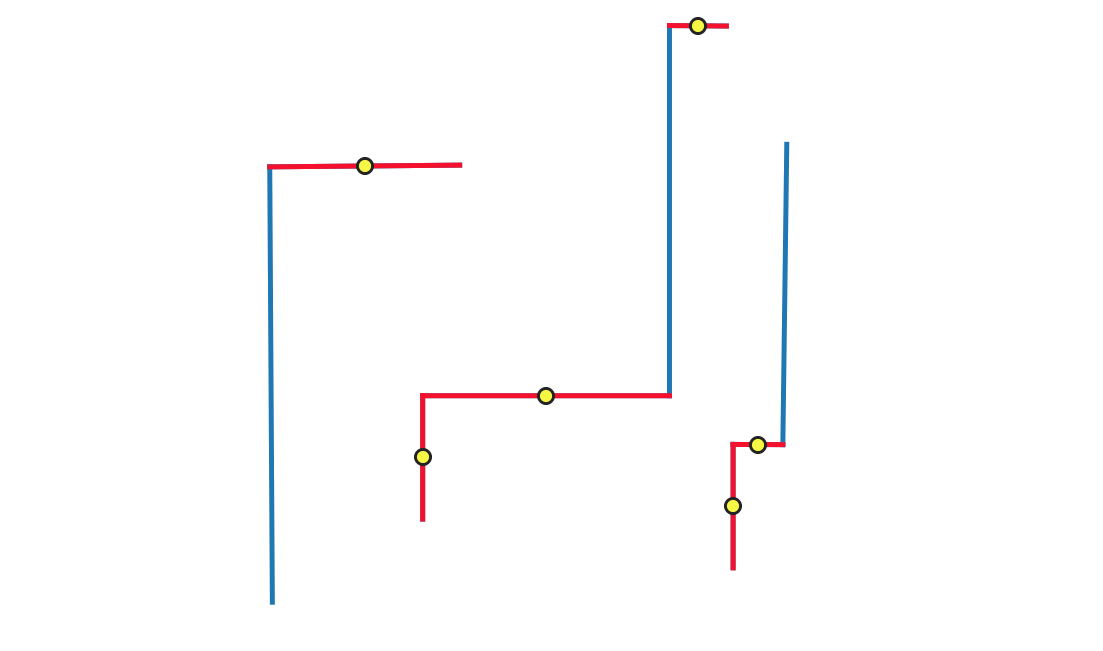

Fig. 24.15 Reporting errors (in red) on single line segments shorter than the given threshold.

Voir aussi

Suppression d’entités

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : ligne, polygone]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
Minimum segment length	MIN_SEGMENT_LENGTH	[numérique : décimal] Par défaut : 0.0	Minimum length of segments to be considered valid, in map units.
Short segments errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing centroid of short segments. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
Short segments features Optionnel	OUTPUT	[vector: identique à l’entrée] Par défaut : [Ignorer la sortie]	Specification of the output layer for features containing short segments. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
Short segments errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx: the index of the feature’s geometry part containing the small segment. gc_ringidx: the index of the feature’s geometry ring containing the small segment. gc_vertidx: the index of the end vertex of the small segment in the feature’s geometry ring. gc_errorx: the x coordinate of the centroid of the small segment. gc_errory: the y coordinate of the centroid of the small segment. gc_error: the error segment length. UNIQUE_ID field: the unique ID of the input feature with the small segment.
Short segments features	OUTPUT	[vector: identique à l’entrée]	Output layer containing, for each identified short segment, the feature it belongs to. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometrysegmentlength

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.

24.1.3.20. Strictly multipart

Checks if multipart geometries have more than one part. Multipart geometries with only one part are errors.

Voir aussi

Convert to strictly multipart

Paramètres

Paramètres basiques

Etiquette	Nom	Type	Description
Couche en entrée	INPUT	[vecteur : géométrie]	Layer with the geometries to check.
Unique feature identifier	UNIQUE_ID	[champ : tout type]	Field storing unique values for feature identification.
One-part geometry errors	ERRORS	[vecteur : point] Par défaut : [Créer une couche temporaire]	Specification of the output layer containing centroid of the multipart geometries that have only one part. One of: Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.
One-part geometry features Optionnel	OUTPUT	[vector: identique à l’entrée] Par défaut : [Ignorer la sortie]	Specification of the output layer for features containing multipart geometries that have only one part. One of: Ignorer la sortie Créer une couche temporaire (TEMPORARY_OUTPUT) Enregistrer dans un fichier… Enregistrer dans un GeoPackage… Enregistrer dans une table de base de données… L’encodage du fichier peut également être modifié ici.

Paramètres avancés

Etiquette	Nom	Type	Description
Tolérance	TOLERANCE	[numérique : entier] Par défaut : 8	Numerical precision of geometric operations, given as an integer n, meaning that two vertices less than 10-n apart (in map units) are considered to be merged.

Les sorties

Etiquette	Nom	Type	Description
One-part geometry errors	ERRORS	[vecteur : point]	Output point layer representing the error locations and information. The output layer contains the following fields: gc_layerid: the ID of the input layer. gc_layername: the name of the input layer. gc_partidx gc_ringidx gc_vertidx gc_errorx: the x coordinate of the centroid of the multipart geometry that has only one part. gc_errory: the y coordinate of the centroid of the multipart geometry that has only one part. gc_error UNIQUE_ID field: the unique ID of the input feature that is multipart but has only one part.
One-part geometry features	OUTPUT	[vector: identique à l’entrée]	Output layer containing features that are multipart but have only one part. Available fields are the same as in the ERRORS output.

Code Python

Algorithm ID: native:checkgeometrymultipart

import processing
processing.run("algorithm_id", {parameter_dictionary})

L”id de l’algorithme est affiché lors du survol du nom de l’algorithme dans la boîte à outils Traitements. Les nom et valeur de chaque paramètre sont fournis via un dictionnaire de paramètres. Voir Utiliser les algorithmes du module de traitements depuis la console Python pour plus de détails sur l’exécution d’algorithmes via la console Python.
